| 產品概述 |
|
GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶，交流50Hz，額定工作電壓380V，額定工作電流至3150A的配電系統，作為動力、照明及配電設備的電能轉換、分配與控制之用。
GGD型交流低壓配電柜是根據能源部主管單位，廣大電力用戶以及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電設備。產品具有分斷能力高，動熱穩定性好，電器方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點?？勺鳛榈蛪撼商组_關設備的更新?lián)Q代產品使用。
GGD型交流低壓配電柜符合IEC439《低壓成套設備和控制設備》，GB7251《低壓成套開關設備》等標準。
|
| 使用環境條件 |
1.周圍空氣溫度不高于+40℃，不低于-5℃，24小時內平均不得高于+35℃。
2.戶內安裝使用，使用地點的海拔高度不得超過2000m。
3.周圍空氣相對濕度在溫度為+40℃時不超過50%，在較低溫度允許有較大的相對濕度。（例如+20℃時為90%）應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4.設備安裝時與垂直面的傾斜度不超過5%
5.設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。
6.用戶有特殊要求時可與制造廠協商解決。 |
| 主要技術參數 |
1.額定電壓 ?。ǎ郑 ?nbsp; 380
2.額定電流 （A） 1000 600（630） 400
1500（1600） 1000
3150 2500 2000
3.額定短路開斷電流 ?。↘A） 15 30 50
4.額定短時耐受電流 ?。↖SKA） 15 30 50
5.額定峰值耐受電流 ?。↘A） 30 63 105
6.防護等級 IP30 （IP30~IP40） |
| 結構特點 |
1.GGD型交流低壓配電柜的柜體采用通用硅的形式，柜架用8mm型鋼局部焊接組裝而成，構架零件及專用配套零件由定點型鋼生產廠配套供貨，以柜體的精度和質量。通過柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高?？梢允构S實現預生產。既縮短了生產制造周期，也提高了工作效率。
2.GGD型交流低壓配電柜設計時充分考慮到柜體運行中的散熱問題，柜體上下兩端均有不同數量的散熱槽孔，達到通風散熱的效果。
3.GGD柜按現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和個部分的分割尺寸，整柜美觀大方。
4.柜門用轉軸式活動鉸鏈與構架相連、安裝、拆卸方便。門的折邊處均嵌有山型橡皮嵌條，開門時門與構架之間的嵌條有一定的壓縮行程，防止門與構架直接碰撞，提高了門的防護等級。
5.柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整。裝有電器元件的儀表門用多股軟銅線與構架相連?？騼?nèi)的安裝件與構架間用滾花螺釘連接，整柜構成完整的接地保護電路。 |

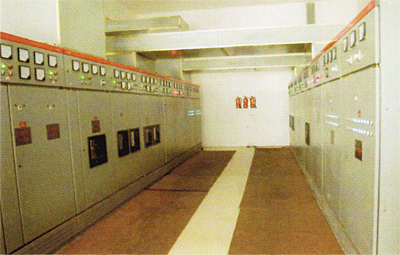

產品展示
